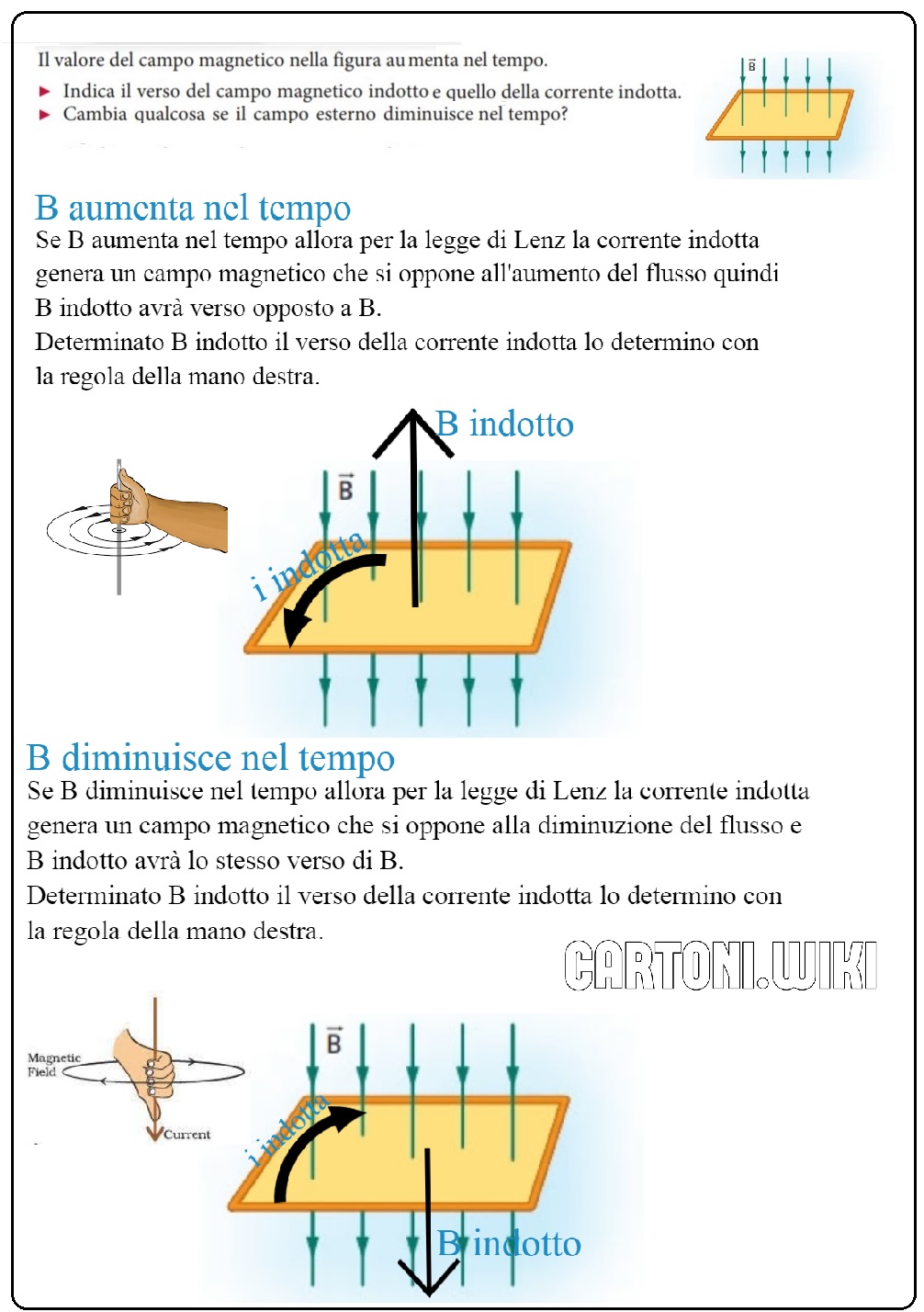

Esercizio applicazione della Legge di Lenz

Il valore del campo magnetico nella figura aumenta nel tempo

  • indica il verso del campo magnetico indotto e della corrente indotta
  • cambia qualcosa se il campo magnetico diminuisce nel tempo?



Se B aumenta nel tempo

Se B aumenta nel tempo allora per la legge di Lenz la corrente indotta genera un campo magnetico che si oppone all'aumento  del flusso e  B indotto avrà verso opposto a B.
Determinato B indotto il verso della corrente indotta lo determino con la regola della mano destra. (vedi figura in alto)

Se B diminuisce nel tempo

Se B diminuisce nel tempo allora per la legge di Lenz la corrente indotta genera un campo magnetico che si oppone alla diminuzione del flusso e  B indotto avrà lo stesso verso di B.
Determinato B indotto il verso della corrente indotta lo determino con la regola della mano destra. (vedi figura in alto)
