Esercizio svolto con tutti i passaggi di calcolo per determinare la forza elettromotrice indotta. Applicazione della legge di Lenz per determinare B indotto

Esercizio

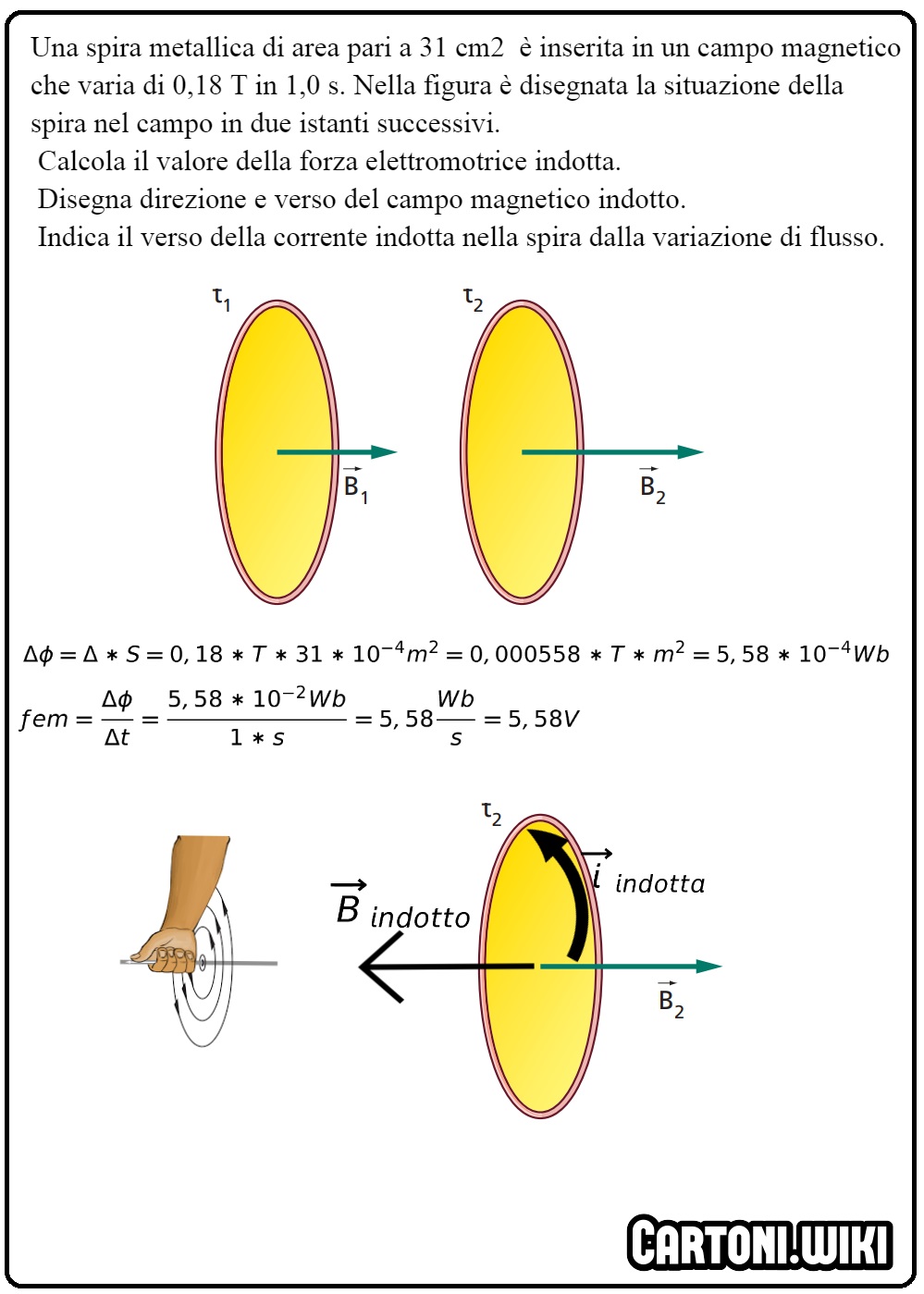

Una spira metallica di area pari a 31 cm2 è inserita in un campo magnetico che varia di 0,18 T in 1,0 s. Nella figura è disegnata la situazione della spira nel campo in due istanti successivi.

  • Calcola il valore della forza elettromotrice indotta.
  • Disegna direzione e verso del campo magnetico indotto.
  • Indica il verso della corrente indotta nella spira dalla variazione di flusso.

Per il calcolo della forza elettromotrice vedi figura in alto.

Per determinare la direzione del campo magnetico indotto utilizzo l'enunciato della legge di Lenz secondo il quale il verso della corrente indotta è sempre tale da opporsi alla variazione di flusso che la genera. In questo caso il flusso aumenta quindi la corrente indotta deve essere tale da opporsi a tale variazione e da generare quindi un campo magnetico indotto che tende a far diminuire il flusso (in modo da opporsi all'aumento!!!). Quindi B indotto avrà stessa direzione di B ma verso opposto. Il verso della corrente indotto lo determino con la regola della mano destra (vedi figura)
